EBox-AIO-004
EBox-AIO 系列以 Cortex®-Ax 低功耗高效能 CPU 為核心、運行嵌入式 Linux，定位於工業通訊與控制應用。
CPUTI Sitara AM3358BZCZ100 1GHz (Cortex®-A8)記憶體512MBGPIO16 點乙太網路1 組 10/100MbpsRS-4852 組USB1 組 USB 2.0（480Mbps）作業系統Linux kernel 4.14.x
Micro SD 儲存擴充
擴充系統儲存空間，全系列標配插槽
AIO SERIES
下載規格書 產品特點

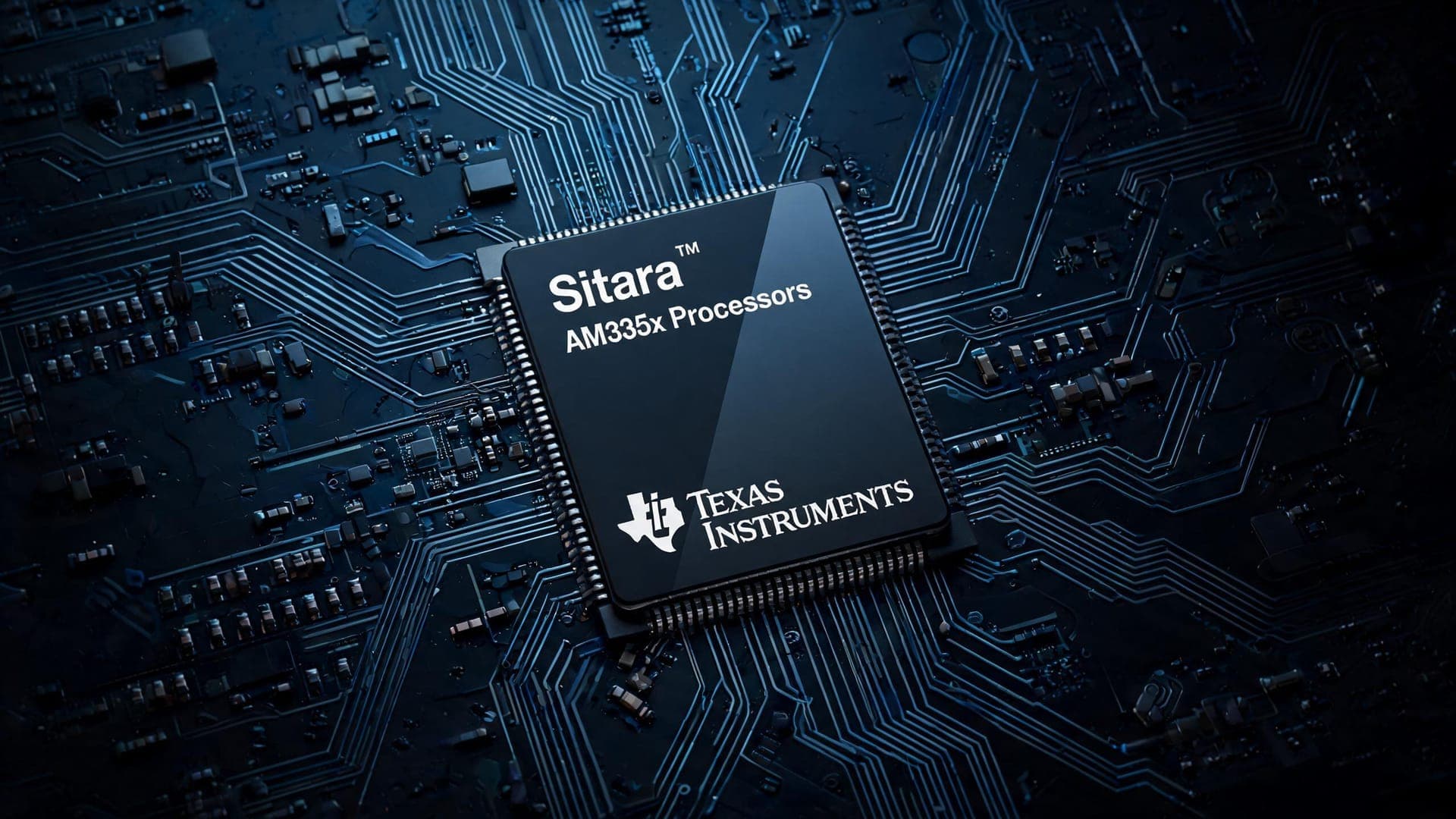

低功耗運算核心
ARM Cortex-A8 32 位元 RISC 處理器，低功耗設計，適合長時間連續運行。
多元通訊介面
Ethernet、RS-485、RS-232、USB 等介面依型號提供，對接現場不同傳輸規格的設備。
嵌入式 Linux 作業系統
內建嵌入式 Linux 作業系統，可自行部署應用程式與服務。
現場環境適用性
工作溫度 0~70℃、相對濕度 20%~80% RH，可裝在無空調機房的控制箱內。
I/O 介面說明
頂視 I/O 佈局
電源輸入
直流電源輸入
Ethernet
10/100 Mbps 網路埠
USB 埠
USB 2.0（480 Mbps）
UART
3.3V 序列通訊介面
狀態指示燈
系統運作狀態指示
RS-232
序列設備傳輸介面
RS-485
Modbus-RTU 匯流排
GPIO
數位輸入／輸出接點
裸板版本
01 / 03

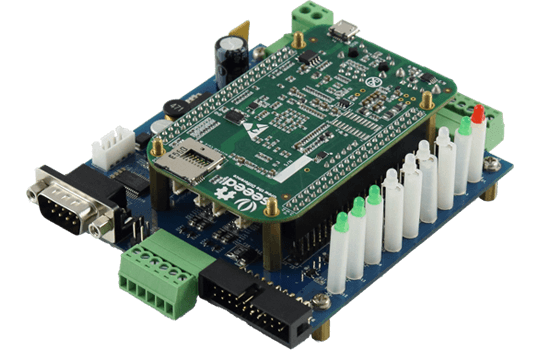

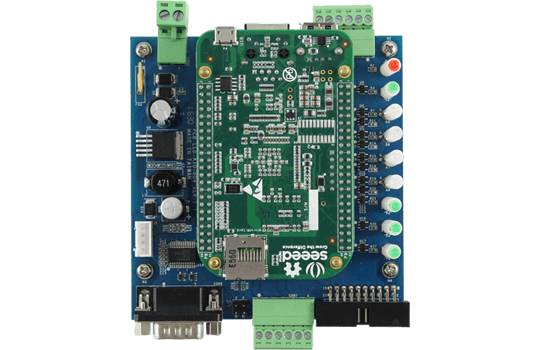

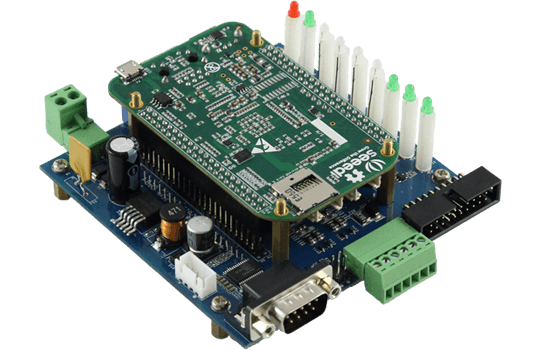

LLD-AIO-004
01
適用核心模組：BeagleBone Green
02
1 路 RS-485 串列設備傳輸通訊介面
03
1 路 RS-232 串列設備傳輸通訊介面 (選型)
04
2 路 3.3V UART 串列設備傳輸通訊介面
05
16 點數位控制接點 (GPIO)
BOARD
下載規格書 硬體規格
完整規格書 (PDF) →核心 | |
|---|---|
| CPU | TI Sitara AM3358BZCZ100 1GHz (Cortex®-A8) |
| 記憶體 | 512MB |
| 儲存 | 4GB eMMC（容量可選配） |
| GPIO | 16 點 |
I/O 介面 | |
| 乙太網路 | 1 組 10/100Mbps |
| RS-485 | 2 組 |
| Console | RS-232 |
| USB | 1 組 USB 2.0（480Mbps） |
| 無線擴充 | ✓ |
| SD 擴充 | Micro SD 插槽 1 組（需開殼） |
| LED 指示 | 電源／網路／串列埠／自定義 |
| 蜂鳴器 | 1 組 |
| 按鍵／DIP | DIP ×2 |
機構 | |
| 尺寸 | 124 x 105 x 32 mm |
| 材質 | 鍍鋅鋼板 |
電源 | |
| 工作電壓 | DC 9-24VDC |
| 電源接頭 | 5.00mm 可插拔端子座 |
| 消耗功率 | < 10W |
軟體 | |
| 作業系統 | Linux kernel 4.14.x |
| 內建服務 | SSH / Web server / MySQL / PHP / python / gcc / apt-get |
詳細電氣規格以官方規格書為準。
