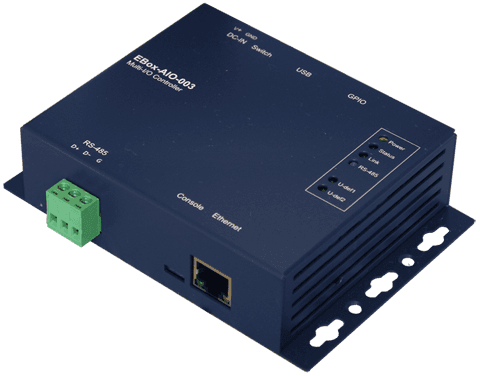

EBox-AIO-003
EBox-AIO 系列以 Cortex®-Ax 低功耗高效能 CPU 為核心、運行嵌入式 Linux，定位於工業通訊與控制應用。
CPUAllwinner H3 1.2GHz (Cortex®-A7)記憶體512MBGPIO19 點乙太網路1 組 10/100MbpsRS-4851 組USB1 組 USB 2.0（480Mbps）作業系統Linux kernel 4.14.x
Micro SD 儲存擴充
擴充系統儲存空間，全系列標配插槽
AIO SERIES
下載規格書 產品特點
低功耗運算核心
ARM Cortex-A7 64 位元多核 RISC 處理器，低功耗設計，適合長時間連續運行。
多元通訊介面
Ethernet、RS-485、RS-232、USB 等介面依型號提供，對接現場不同傳輸規格的設備。
嵌入式 Linux 作業系統
內建嵌入式 Linux 作業系統，可自行部署應用程式與服務。
現場環境適用性
工作溫度 -20~70℃、相對濕度 20%~80% RH，可直接裝在無空調機房或高溫廠房的控制箱內。
I/O 介面說明
頂視 I/O 佈局
電源輸入
直流電源輸入
指撥開關
模式切換
USB 埠
USB 2.0（480 Mbps）
GPIO
數位輸入／輸出接點
狀態指示燈
系統運作狀態指示
RS-485
Modbus-RTU 匯流排
Console
除錯用序列主控台
Ethernet
10/100 Mbps 網路埠

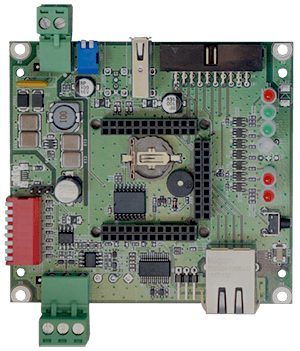

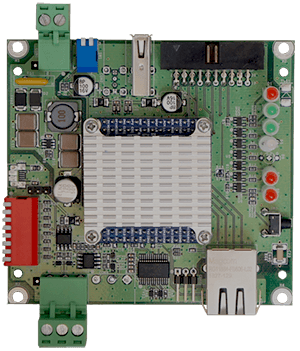

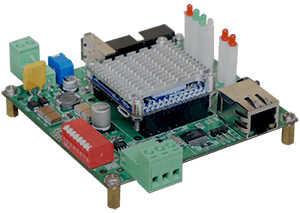

裸板版本
01 / 03
LLD-AIO-003
01
適用核心模組：NanoPi NEO Core／Core2
02
1 路 100/1000M bps Ethernet 通訊介面
03
2 路 RS-485 串列設備傳輸通訊介面
04
12 點數位控制接點 (GPIO)
BOARD
下載規格書 硬體規格
完整規格書 (PDF) →核心 | |
|---|---|
| CPU | Allwinner H3 1.2GHz (Cortex®-A7) |
| 記憶體 | 512MB |
| 儲存 | 8GB eMMC（容量可選配） |
| GPIO | 19 點 |
I/O 介面 | |
| 乙太網路 | 1 組 10/100Mbps |
| RS-485 | 1 組 |
| Console | RS-232 |
| USB | 1 組 USB 2.0（480Mbps） |
| SD 擴充 | Micro SD 插槽 1 組（需開殼） |
| LED 指示 | 電源／網路／串列埠／自定義 |
| 蜂鳴器 | 1 組 |
| 按鍵／DIP | DIP ×2、Tack Button ×1 |
機構 | |
| 尺寸 | 130 x 90 x 33 mm |
| 材質 | 鍍鋅鋼板 |
電源 | |
| 工作電壓 | DC 9-24VDC |
| 電源接頭 | 5.00mm 可插拔端子座 |
| 消耗功率 | < 10W |
軟體 | |
| 作業系統 | Linux kernel 4.14.x |
詳細電氣規格以官方規格書為準。
