SOLUTION · DISTRIBUTED I/O
EBox-RIO 分散式 I/O 應用
依據現場設備訊號種類的需求，彈性配置對應的 I/O 模組進行資料收集，使用 Modbus 介面傳輸至圖控主機。常見使用在樓宇自動化、大樓中央空調控制、機房監控等場域。
EBox-RIO 產品線 →系統能力
應用場景
APPLICATION · 01 / 04

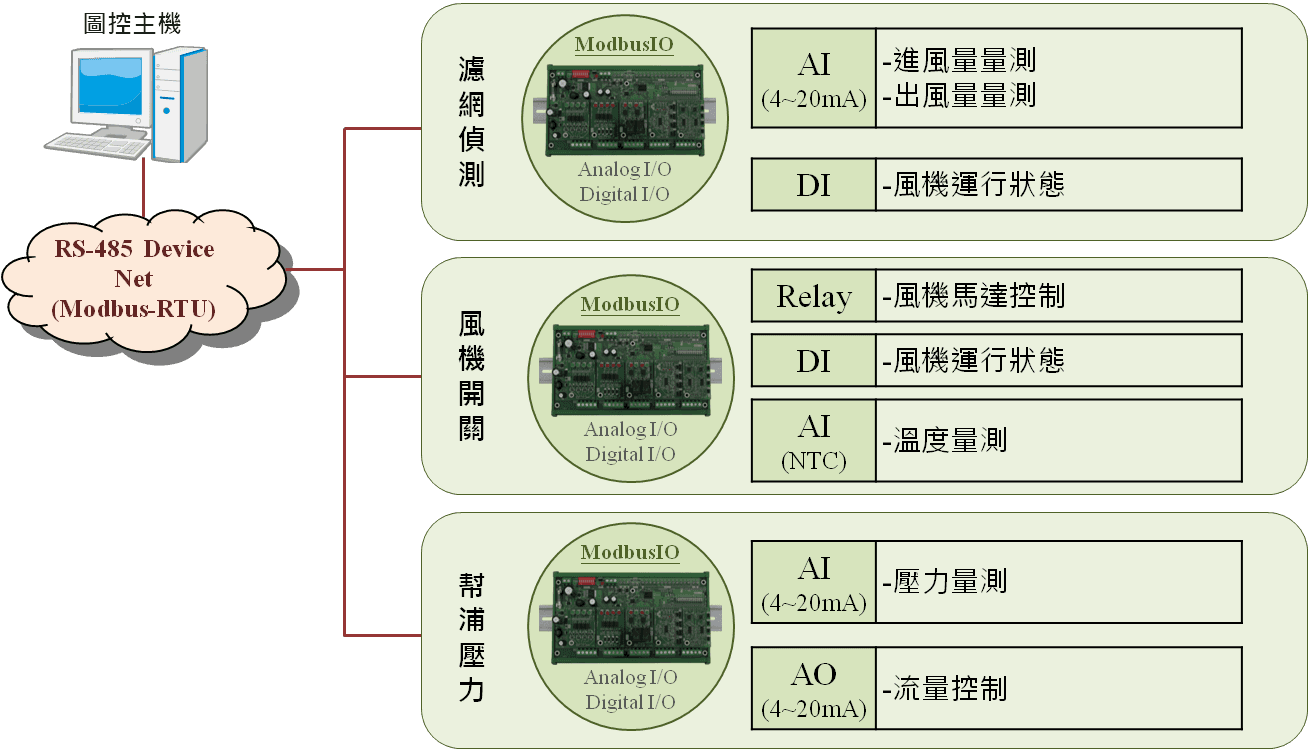

中央空調監控
在大型的空調通風系統場域中，搭配 RIO 系列的 ModbusIO 載板與可彈性配置的 I/O 模組，適用於多種末端設備（風機開度、變頻器轉速、水流開關、進出風口溫度），再透過 Modbus 介面傳送至中央控制主機。
也可透過設備上的 DDC 功能，直接根據收集到的數據執行動作——例如依風口溫度動態調節出風口的風量。
APPLICATION · 02 / 04

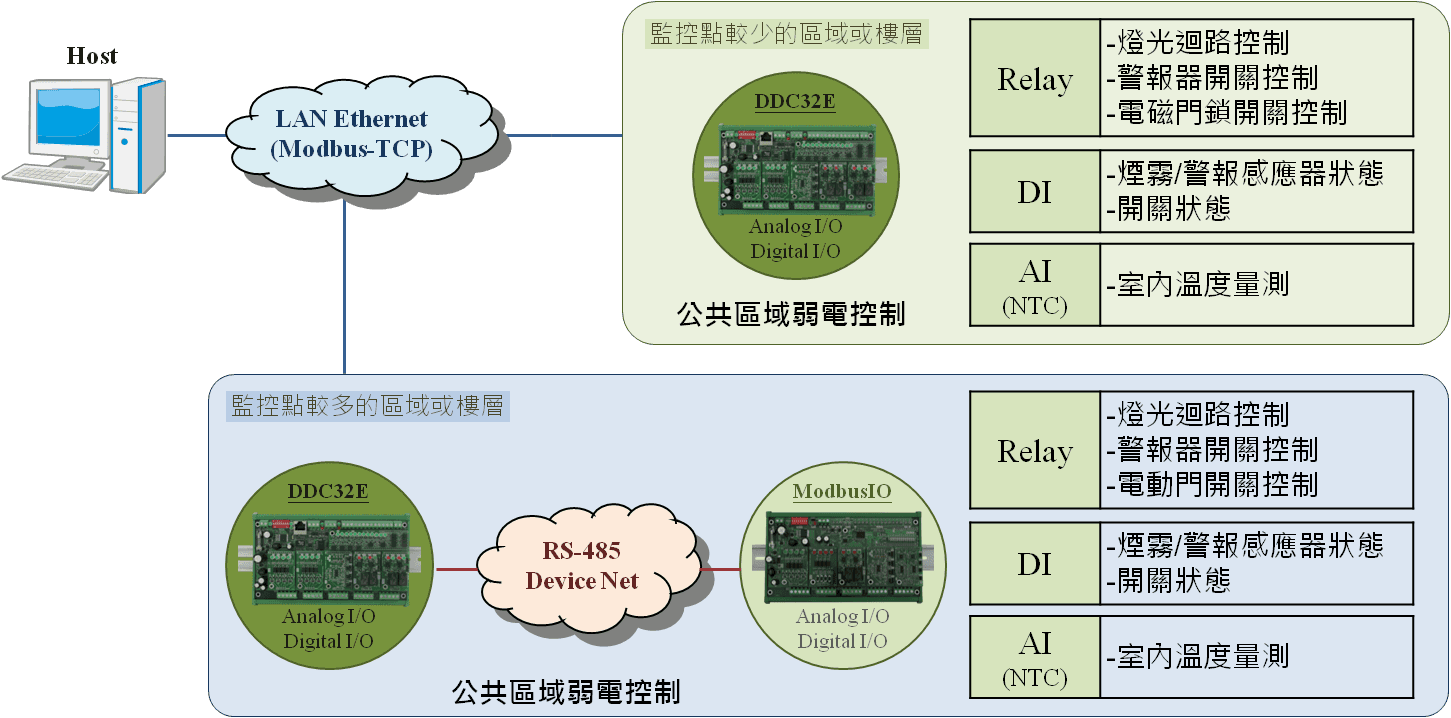

樓宇自動化
在各樓層以 LLD-Modbus32E-01 接入燈光迴路、室內溫度量測、電磁門鎖控制與警報感應器等設備，透過 Modbus-TCP 即時傳送設備資訊，讓整棟大樓的設備集中管理。
可依樓層或辦公室分類，進行系統化管理。
APPLICATION · 03 / 04

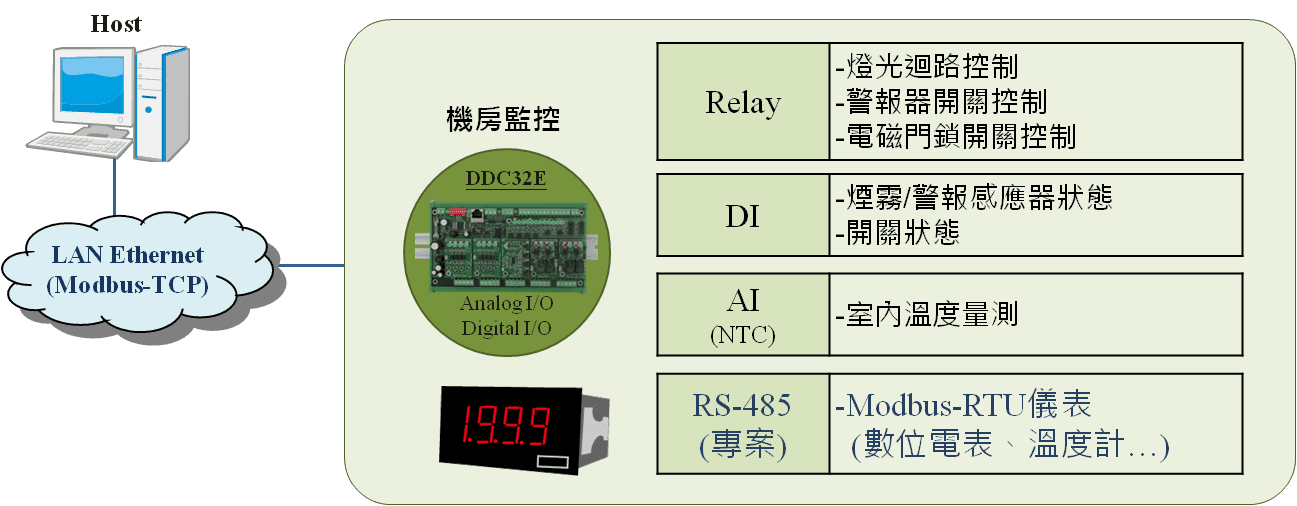

機房監控
一片板子就涵蓋機房的燈光迴路與電磁門鎖控制、煙霧與開關狀態回報、室內溫度量測；需要電力或溫度數據時，再透過設備配有的 Modbus 主動輪詢功能，接上數位電表與環境溫度計。
APPLICATION · 04 / 04

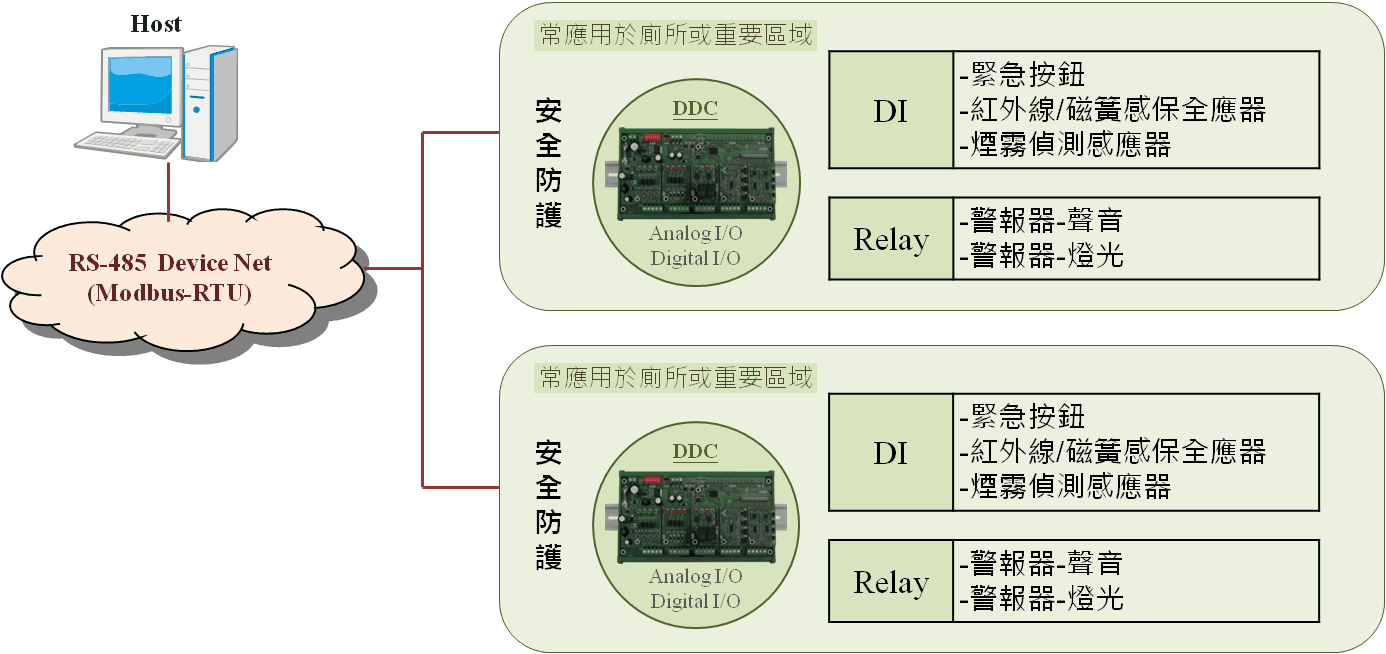

即時監控（DDC）
緊急按鈕、紅外線與磁簧保全感應器、煙霧偵測器接入 DI，觸發條件由模組上的 DDC 程式判斷，直接以 Relay 驅動聲光警報，不必等上位主機下命令。
導入效益
彈性化選配
依數位與類比訊號提供不同的 I/O 模組，DI、DO、Relay、AI、AO 依現場點位自由搭配組合。模組化設計也利於保固維修以及替換作業。
滿足各種訊號
單片主板最多 32 個控制點，一般樓層或一間機房的點位一片就裝得下，不必為了湊點數併裝多台、也少一組通訊位址要管。
可編寫簡易控制邏輯運行在設備上，直接依 I/O 點位的數值做出控制動作；也可以先對資料做初步換算處理再上傳後台，讓數據格式一致化。
運作說明
現場的感測器、開關與警報設備接到 EBox-RIO 的 Digital／Analog I/O，模組再以 RS-485 走 Modbus-RTU、或以乙太網路走 Modbus-TCP 回報給圖控主機。可單純使用設備本身的 I/O 模組進行資訊收集，也可配置主動輪詢功能，透過 RS-485 介面接入其他具備 Modbus-RTU 通訊介面的設備。LLD-Modbus32E-01 的兩組 RS-485 就可以一組配置為 Modbus-Slave、另一組配置為 Modbus-Master，扮演不同的角色。需要現場即時判斷時，以 LLD-DDC 把邏輯寫進模組，運算與 I/O 動作就地完成，不必往返上位主機。
使用的產品
EBox-RIO 遠端 I/O 模組
用基礎 I/O 模組把監控點鋪到現場，要多少加多少
遠端 I/O・訊號延伸
底板提供 5 組通用模組槽與 1 組 EXT 擴充槽，DI、DO、Relay、AI、AO 依現場點位自由配置；以標準 Modbus 介面接上既有系統，適合分散式監控與客製化專案。
