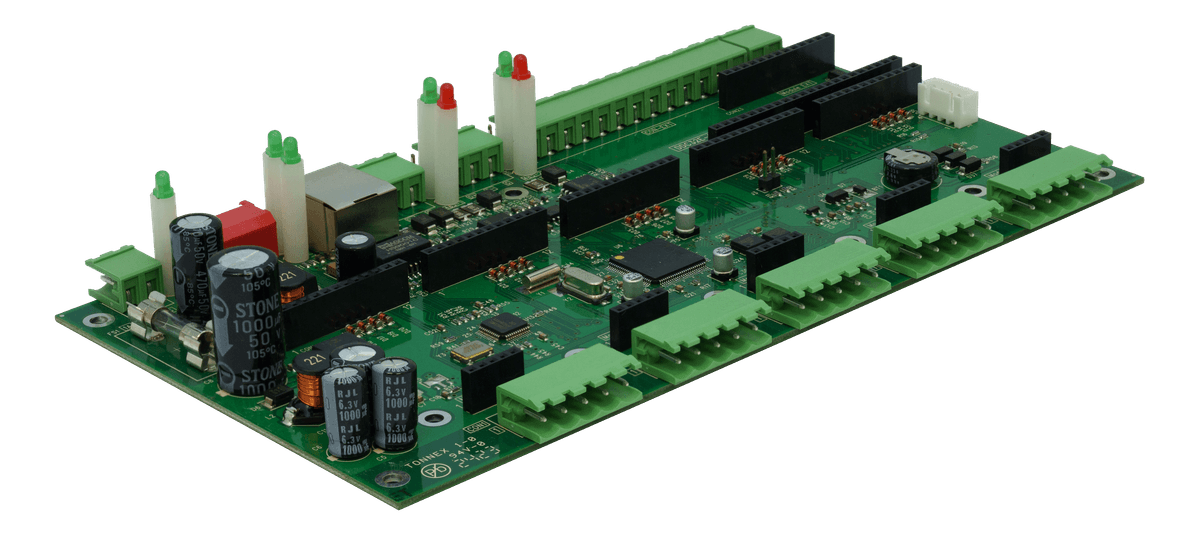

LLD-Modbus32E-01
ModbusIO 系列提供 5 組通用模組槽與 1 組 EXT 擴充槽，依現場點位需求自由配置 9 種 ModIO 功能模組，可選擇數位或者類比信號以及不同精度的解析度；透過 Modbus-RTU／TCP 上行，並支援 LLD-DDC 進行程式化的邏輯控制。

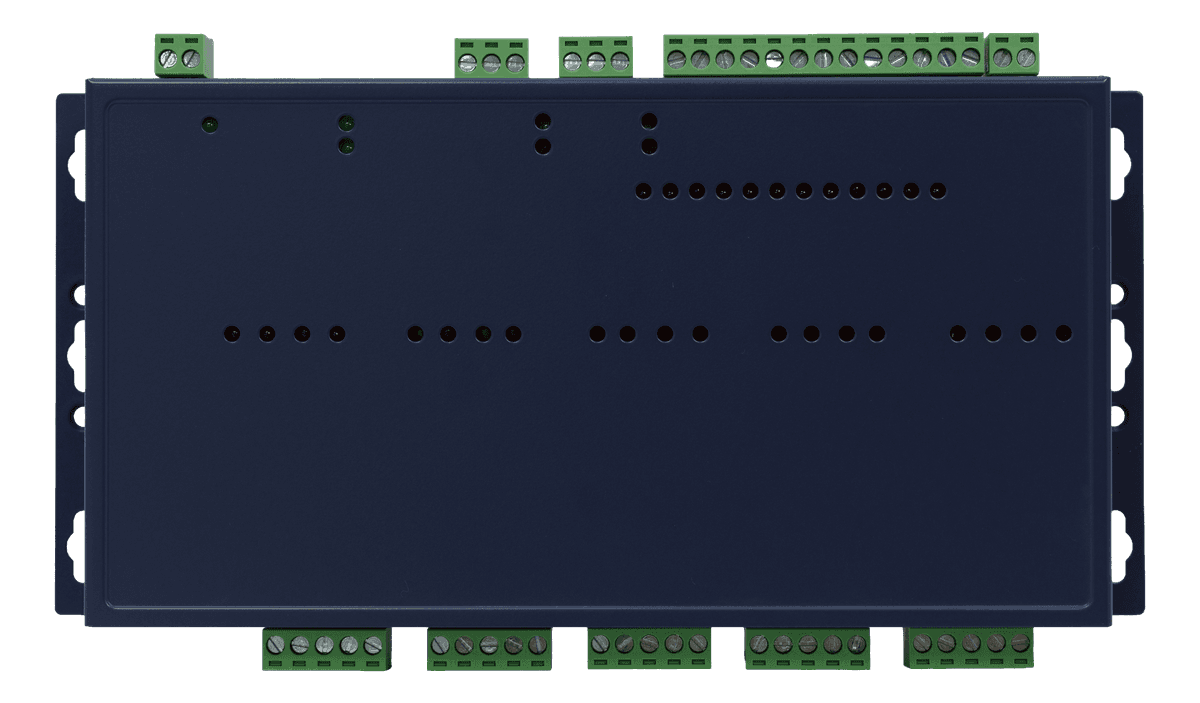

鐵殼版本
陽極烤漆，228 × 109 × 33 mm（含固定邊）

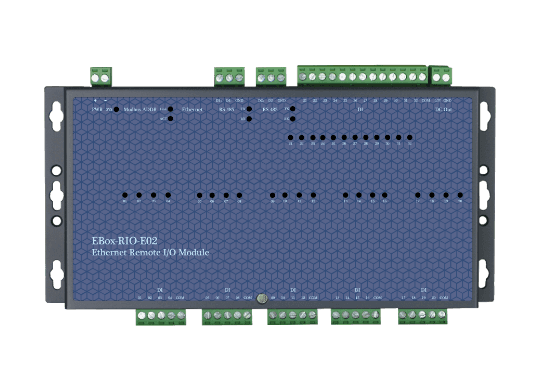

名版標示
可提供含名版標示的版本
產品特點

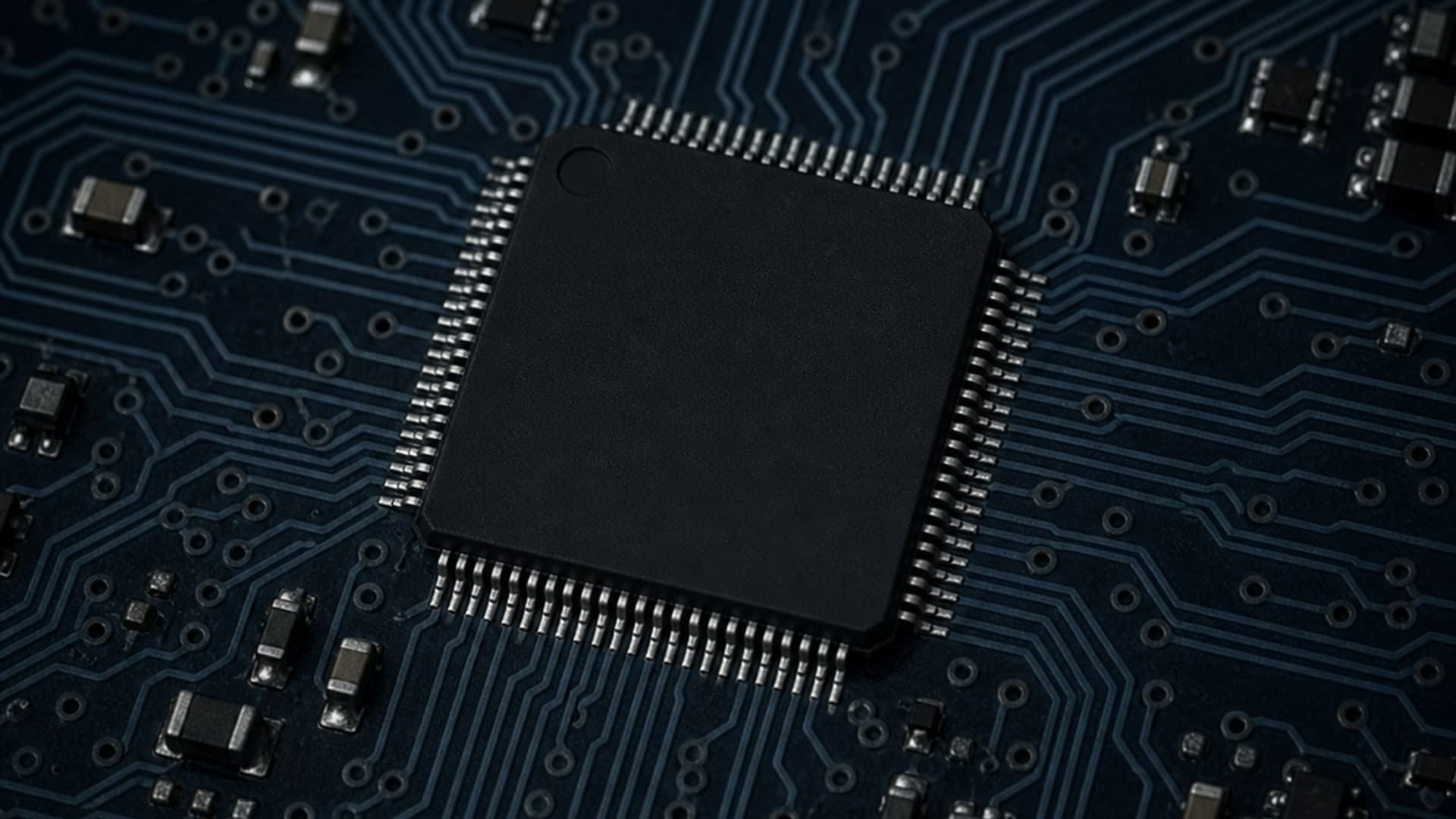

低功耗運算核心
ST STM32F207VE（Cortex®-M3 32-bit）低功耗微控制器，無風扇被動散熱，適合長時間連續運行。
交直流電源輸入
24V AC/DC 交直流皆可輸入，現場既有的交流或直流電源都能直接使用。
DDC 程式與管理工具
控制邏輯以 ICDT 圖控編譯器編寫後寫入底板執行，開發工具另提供參數設定與線上除錯。

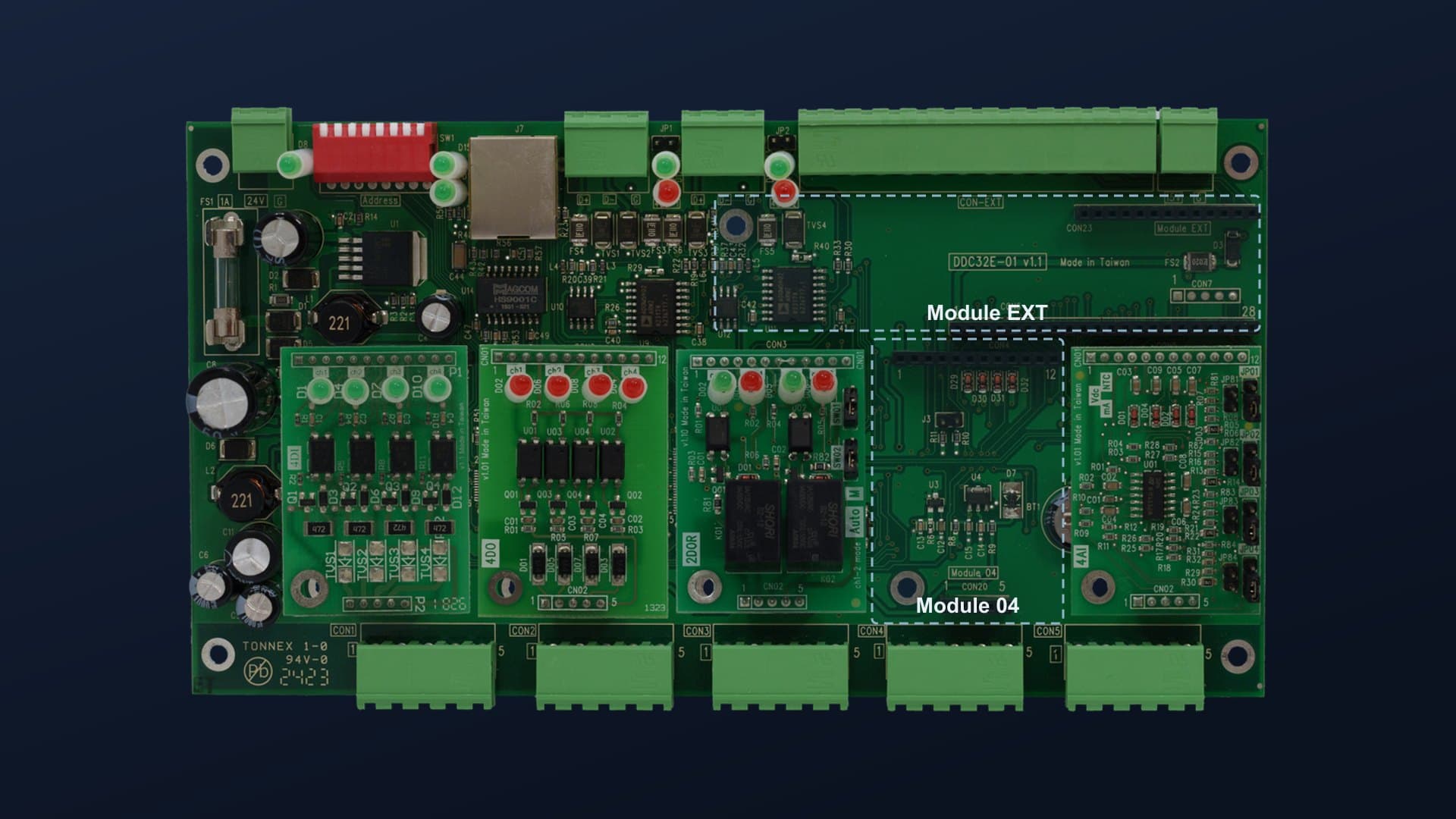

模組化 I/O 擴充
5 組通用槽＋1 組 EXT 擴充槽，9 種 ModIO 模組自由組合，單一模組故障可單獨替換。
環境適應性
可安裝於無通風的控制箱內連續運行；標準導軌卡扣式安裝，現場上架快速。
可用擴充模組
ModIO-DI
4DI
4 通道數位輸入（濕接點／sink mode），輸入電壓 5–24VDC，2000Vrms 光隔離＋400W 突波保護
Module 01–05 · 最多 5 片
ModIO-DO
4DO
4 通道數位輸出（開集極 Open Collector），負載 5–30VDC@200mA，2000Vrms 光隔離＋400W 突波保護
Module 01–05 · 最多 5 片
ModIO-Relay
2 Relay
2 通道繼電器輸出（SPDT），接點容量 2A@24VDC・1A@120VAC，支援自動／手動控制
Module 01–05 · 最多 5 片
ModIO-AI
4AI
4 通道類比輸入，12-bit 解析度，4–20mA／0–10VDC／NTC 三種訊號
Module 04／05 · 最多 2 片

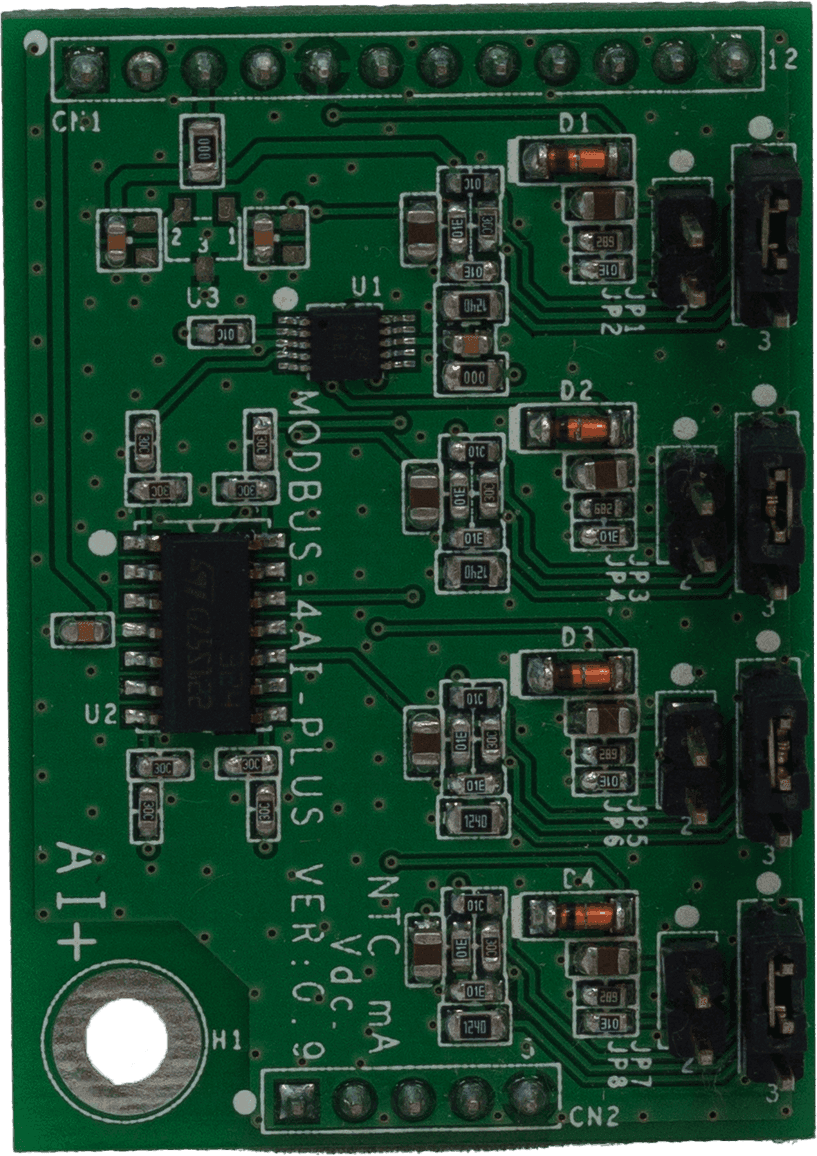

ModIO-AI+
4AI+
4 通道類比輸入，16-bit 高精度解析度，4–20mA／0–10VDC／NTC 三種訊號
Module 01–05 · 最多 5 片
ModIO-AO
4AO
4 通道類比輸出，12-bit 解析度，4–20mA／0–10VDC
Module 01–05 · 最多 5 片
ModIO-AIAO
2AI+2AO
2 輸入＋2 輸出複合類比，12-bit 解析度，4–20mA／0–10VDC
Module 05 · 最多 1 片
ModIO-12DI
12DI
12 通道高密度數位輸入（濕接點／sink mode），輸入電壓 5–24VDC，2000Vrms 光隔離保護
Module EXT · 最多 1 片
ModIO-12DO
12DO
12 通道高密度數位輸出（開集極 Open Collector），負載 5–30VDC@200mA，2000Vrms 光隔離保護
Module EXT · 最多 1 片
模組為選配，實際 I/O 點數依安裝的模組而定。

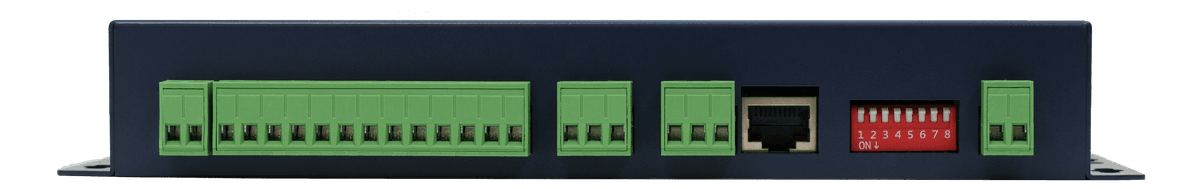

I/O 介面說明
Modbus 位址設定
Slave 位址、RS-485 型式
ModIO 模組槽 ×5
Module 01–05
Module EXT
12 點模組擴充槽
15V DC 輸出
15V@200mA 感測器電源
RS-485 ×2
Modbus-RTU 匯流排
Ethernet（RJ45）
10/100 Mbps 網路埠
電源輸入
24V DC

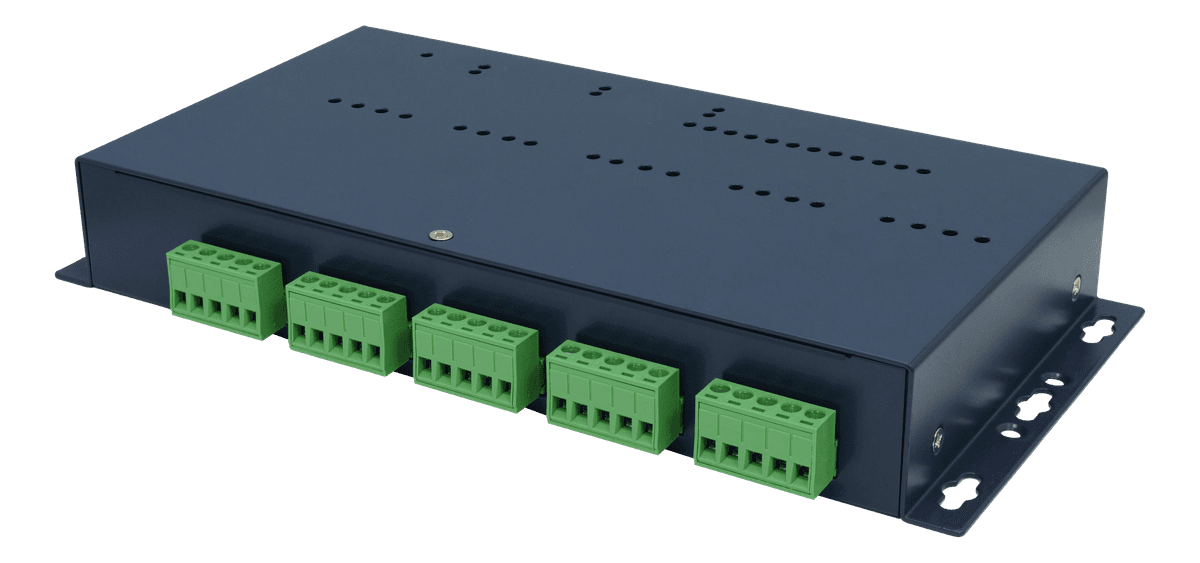

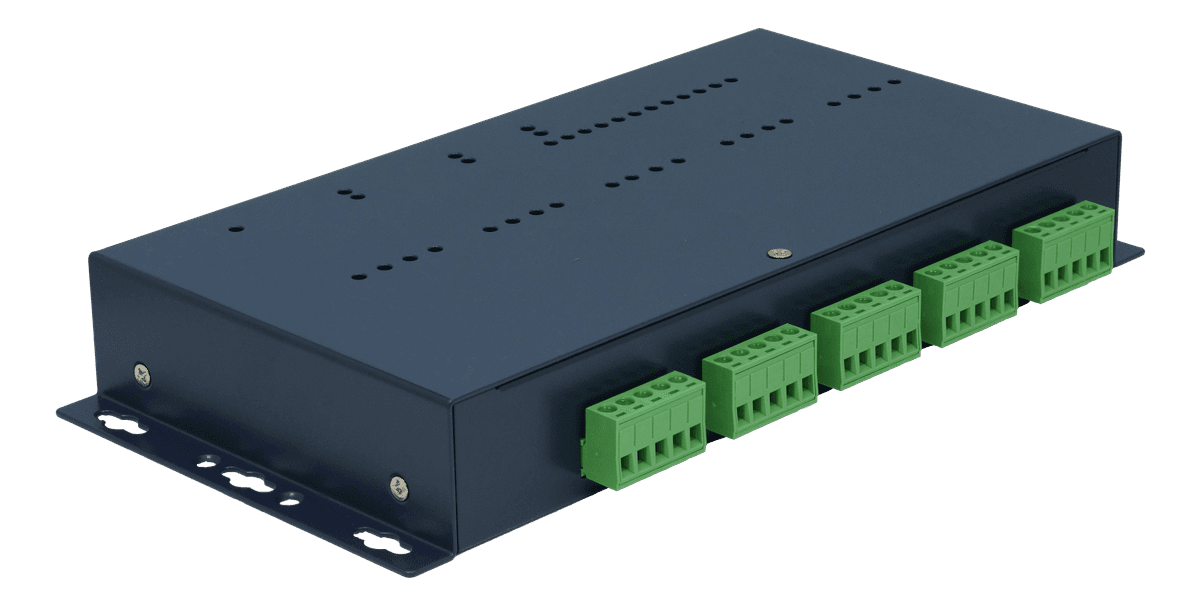

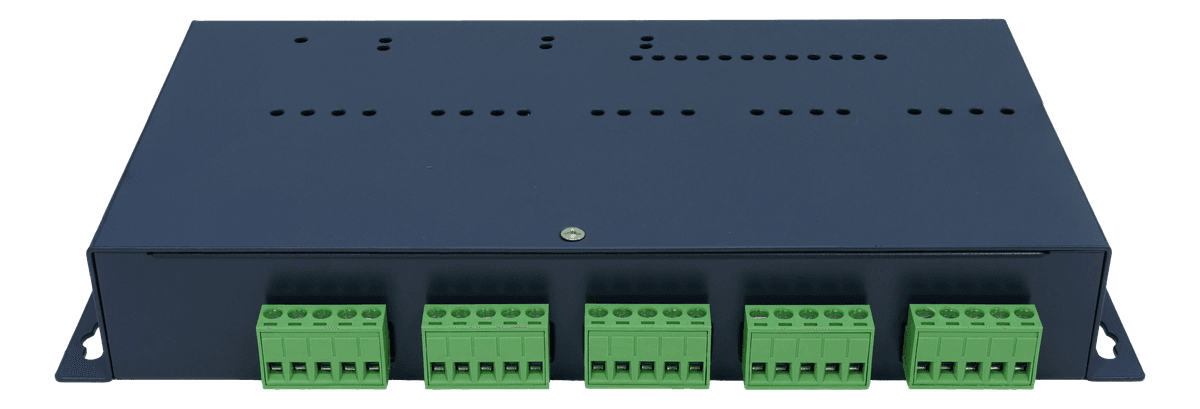

鐵殼版本
鐵殼規格 | |
|---|---|
| 尺寸 | 228 × 109 × 33 mm（含固定邊） |
| 材質 | 陽極烤漆 |
| 導軌安裝 | 可搭配載具固定於 35 mm 導軌 |
| 適用溫度 | 0~50℃ |
| 適用濕度 | 20%~80% RHG |
| 名版標示 | 可提供含名版標示的版本 |
硬體規格
完整規格書 (PDF) →硬體規格 | |
|---|---|
| 乙太網路 | ×1 · 10/100Mbps |
| RS-485 | ×2 · 4,800–115,200 bps |
| Modbus 協定 | TCP＋RTU |
| 一般模組槽（4 點） | 5 |
| EXT 擴充槽（12 點） | ✓ |
| 最大 I/O 點數 | 32 |
| DDC 功能 | ✓ |
| 供電 | 24V AC/DC |
| 控制板尺寸 | 200 × 107 × 23 mm |
詳細電氣規格以官方規格書為準。
下載
