現場設備
電表
溫濕度計
變頻器
TCP 設備
CGate
主動輪詢
整理點位
SQL 資料庫
上位系統
SCADA／HMI
Modbus TCP
雲端平台
MQTT
資料庫同步
MySQL
BASICS
RTU 與 TCP：資料一樣，傳法不同
兩者的資料模型相同（Coil、Register），差別在傳輸方式。「整合」要解決的，是讓 RS-485 上的資料能在乙太網路上被存取。
Modbus RTU
Modbus TCP
實體層
RS-485（串列）
乙太網路
定址
Slave Address
IP 位址＋Unit ID
錯誤檢查
CRC
由 TCP/IP 處理
通訊
一台 Master 依序詢問各 Slave
多個 Master（Client）可同時連到各 Slave（Server）
參數
鮑率、同位元等，兩端必須一致
IP、埠號（預設 502）
ARCHITECTURE
轉換之外，CGate 還把資料整理好了
市面上多數閘道器依埠的定義，把 RTU 直接對應到 TCP，每一次讀取都打到現場設備，點位與資料交給上位系統處理。CGate 先輪詢、存下最新值、重新整理點位，再同時轉傳到多個目的地。
自行定義 Modbus Register
自行新增設備、定義要讀取的 Coil／Register
Web 即時監控
- 即時狀態
- 趨勢圖
- LOG 查詢
Modbus Agent
整理過的點位資訊，可扮演 Modbus Slave 與 MQTT Sub 的角色
同時多路輸出
多樣化的資訊傳遞管道

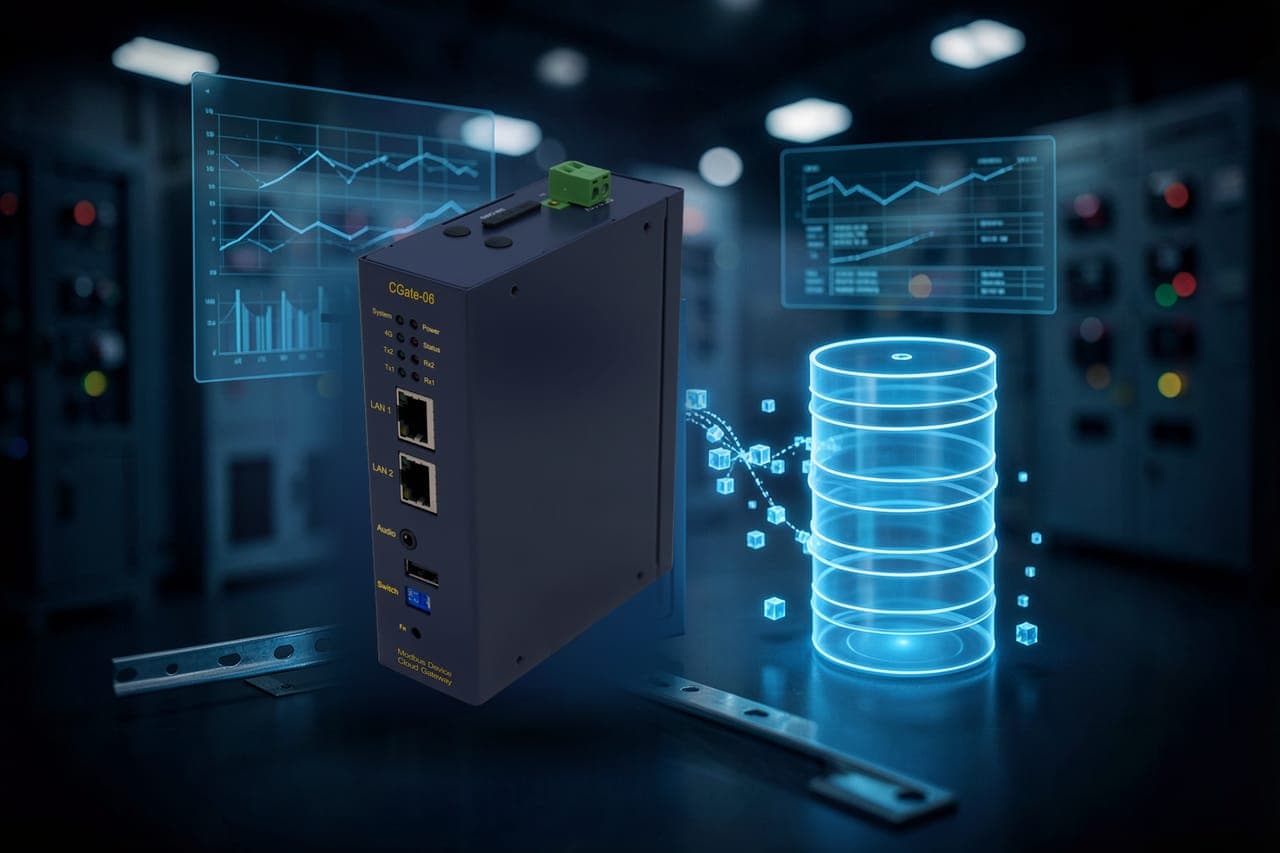

內建資料庫
SQL 資料庫保存歷史記錄，可匯出
自主警報
依設備或監控點設定條件，觸發時發 Email 或連動 DO
Linux 嵌入式設備
- 免額外主機
- ARM 架構
| 一般 Modbus 轉換器 | CGate | |
|---|---|---|
| 運作方式 | 收到請求即轉送給設備，再把回應轉回 | 主動輪詢設備，存下最新值後再轉傳 |
| 點位編排 | 沿用各設備原本的位址，上位系統逐台設定 | 各設備點位整合成 CGate 的一組點位 |
| 資料保存 | 不保存資料，記錄由上位系統負責 | 內建 SQL 資料庫與歷史記錄 |
| 輸出方式 | Modbus TCP | Modbus TCP、MQTT（JSON）、MySQL 同時輸出 |
| 即時監控畫面 | 無，需由上位系統顯示 | 內建 Web 監控頁面 |
註：「一般 Modbus 轉換器」指只做 Modbus RTU／TCP 協定轉換的閘道器。

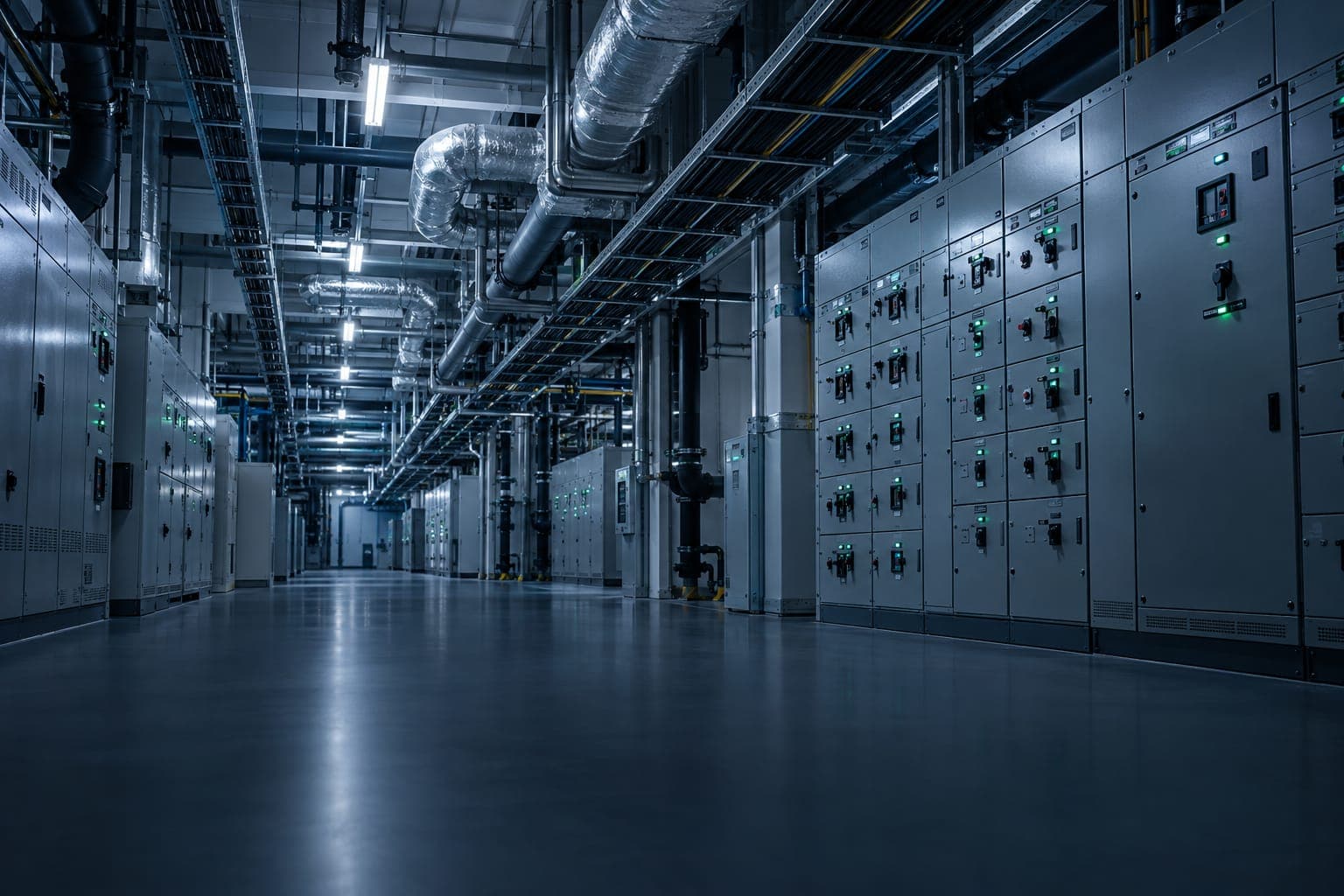

能源管理

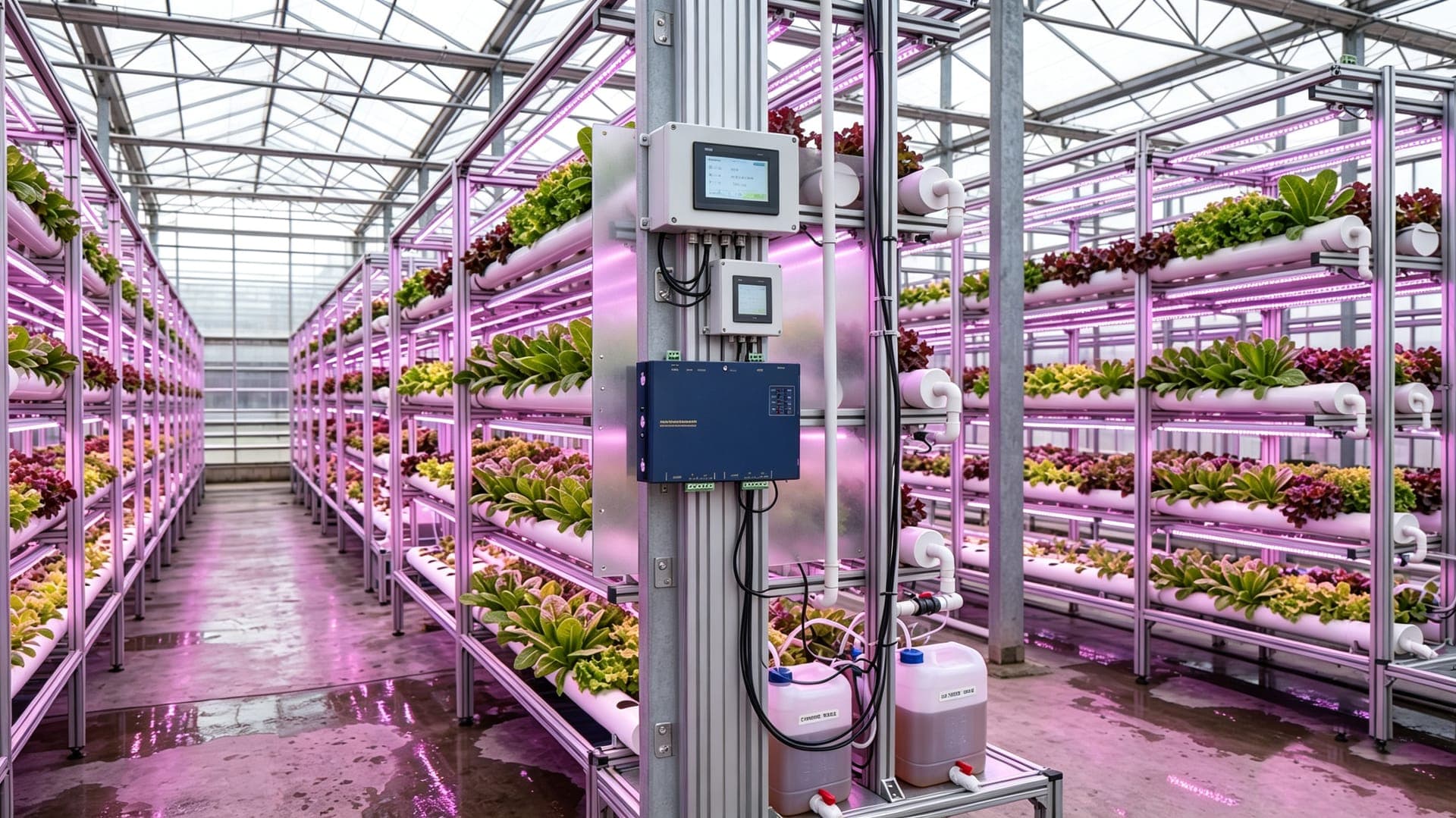

環境品質監控

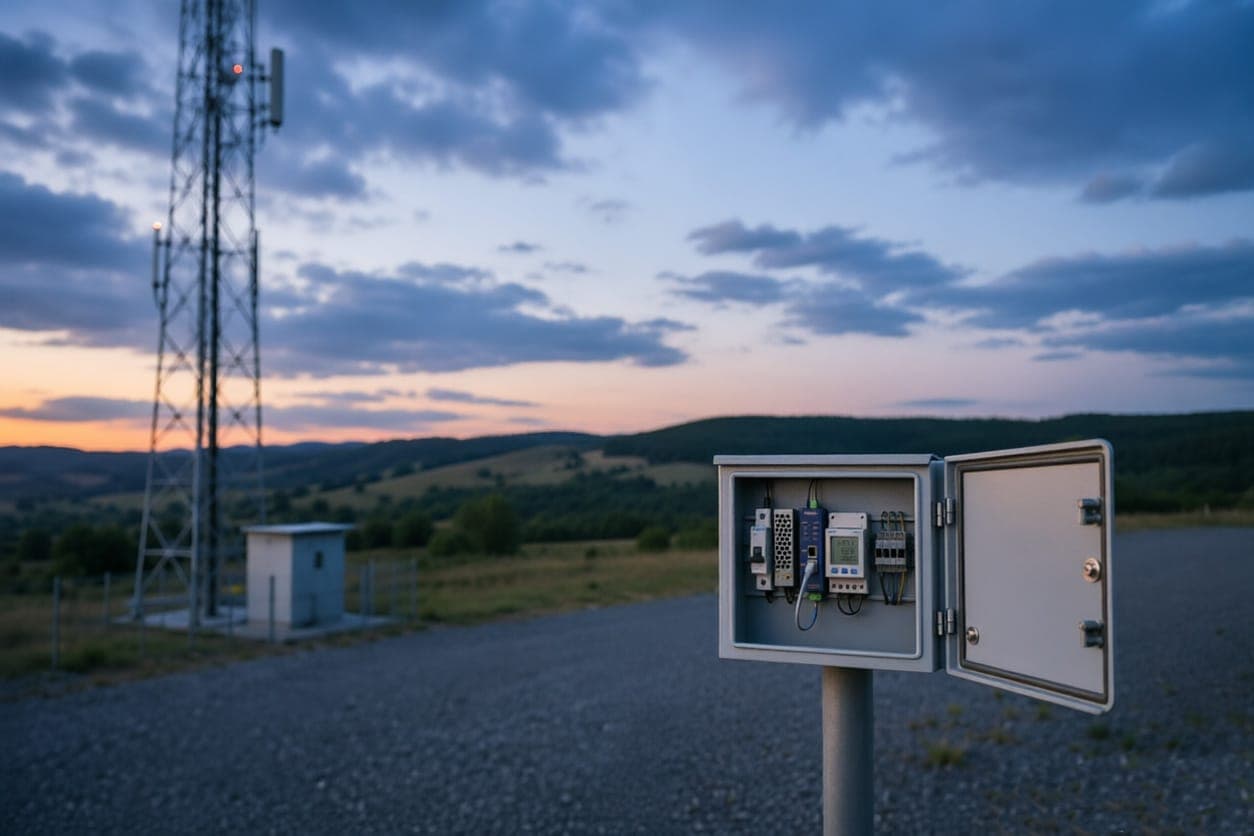

無人基站遠程維運能源管理環境品質監控無人基站遠程維運APPLICATION
從太陽能電站到偏遠站點，現場資料由 CGate 收齊
現場的 Modbus 設備各自分散在配電箱、溫室與偏遠站點。CGate 就近輪詢、整理點位，再上傳雲端或交給 SCADA。
